u 現場安裝，無需破管停水，減少費用；
u 內置單節鋰電池供電，可連續工作6年以上；
u 計量功能：具有雙向計量功能；
u 存儲功能：具有累積流量和歷史數據存儲、查詢功能，可查詢最近6年內月、日、小時累積量；
u 顯示功能：具有正、反向累積總量、瞬時流量、流速、聲速等信息顯示。
u 密保功能：具備多級密碼管理；
u 輸出功能：具有脈沖輸出、4～20mA模擬電流輸出；
u 通訊功能：具有RS-485接口，集成Modbus RTU、CJ/T 188等標準通訊協議，可配GPRS/GSM無線傳輸，進行遠程監測管理。
|
管徑
|
DN250～DN3000
|
|
適用介質
|
水及其他均質液體，且充滿測量管，懸浮物含量小于1000mg/L。
|
|
工作壓力范圍
|
≤2.0MPa
|
|
流速范圍：
|
0.3 m/s～6m/s
|
|
準確度等級
|
1.0級、2.0級
|
|
球閥
|
4”不銹鋼閥
|
|
插入桿材質
|
316（不銹鋼）
|
|
供電電源
|
內電源：3.6 V鋰電池，功耗＜0.8mW
外電源：24VDC，功耗＜1W
|
|
電池工作時間
|
連續工作6年以上
|
|
輸出信號
|
定標脈沖輸出、二線制4～20mA模擬電流輸出。
|
|
通訊接口
|
RS-485通訊，波特率1200bps、2400bps、4800bps、9600bps可選，默認為9600bps，具有Modbus-RTU通信協議、CJ/T 188標準協議、廠家自定義協議等多種協議可選，默認Modbus-RTU通信協議。
|
|
自診斷報警
|
空管報警、信號弱報警
|
|
直管段長度
|
上游≥10DN，下游≥5DN
|
|
防護等級
|
IP68
|
|
介質溫度
|
常溫型：0℃～50℃，高溫型：0℃～150℃
|
|
環境條件
|
溫度：-25℃～+55℃，相對濕度：≤95%
|
|
顯示器
|
12位液晶背光顯示，可同屏顯示瞬時流量m3/h、累積流量m3、電池電量符號
|
|
顯示內容
|
瞬時流量、累積流量、流速、日期（年.月.日）、時間（時-分-秒）
|
|
累積顯示方式
|
方式1：默認只顯示正向累積流量；
方式2：正向累積和反向累積交替顯示。
|
|
累積流量范圍
|
-9999999.9 m3～+9999999.9 m3，最小分辨率：0.0001 m3
|
|
數據存儲
|
FLASH存儲器存儲累積流量和可存儲6年的月、日、小時用量記錄，斷電后累積流量、歷史用量數據不丟失。
|
|
按鍵設置
|
紅外無線設置
|
|
GPRS無線通信
|
支持動態域名和固定IP連接方式，支持TCP和UDP協議。
|

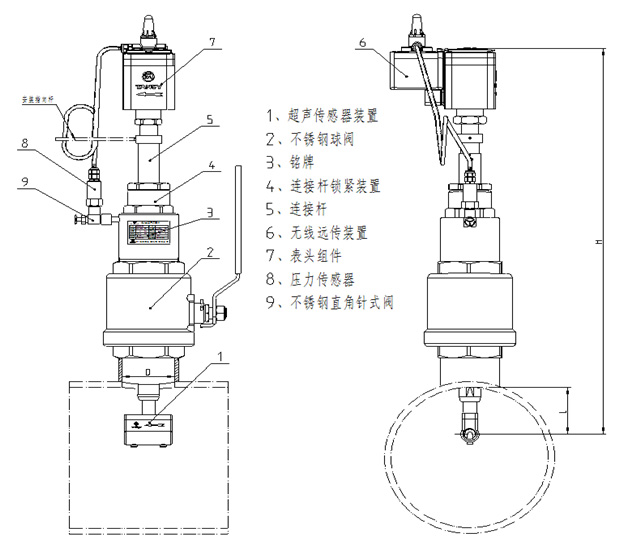

圖1 外形尺寸圖
表2 安裝尺寸表
|
口徑（DN）
|
L(mm)
|
H(mm)
|
開孔D(mm)
|
|
250-300
|
0.5D
|
822
|
100
|
|
350-700
|
0.25D
|
|
800-1600
|
0.125D
|
|
1700-2300
|
0.125D
|
922
|
|
2400-3000
|
0.125D
|
1002
|

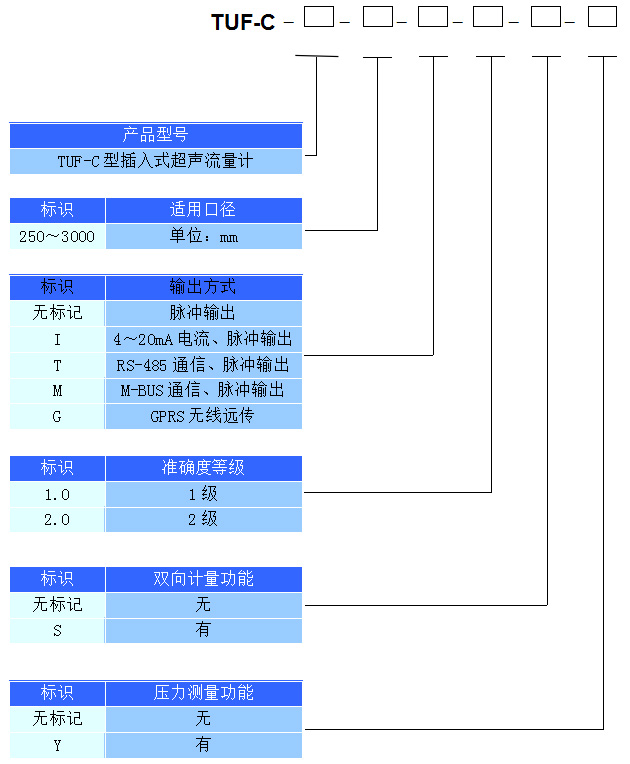

一、 型號編碼
注:電流輸出、脈沖輸出和RS-485通信可多選，型號按以上列出的順序填寫，其他方式只能單選。
選型舉例:
例如：TUF-C-300-T-2.0-S-Y
表示：TUF-C型插入式超聲流量計，適用口徑：300mm，輸出方式：RS-485通信、脈沖輸出，準確度等級：2級，雙向計量功能，帶壓力測量功能。
1）應盡量遠離具有強場的設備。
2）安裝管道不應有強烈的震動，管道需固定牢固。
3）安裝位置必須保證管道內始終充滿被測流體，遠離泵、閥門、彎頭等部件。
4）測兩相流時應選擇不易引起相分離的場合。
5）安裝維護儀表時，盡量降低管線壓力(<0.2MPa)，防止發生意外。
6）上游直管段長度≥10DN，下游直管段長度≥5DN。
